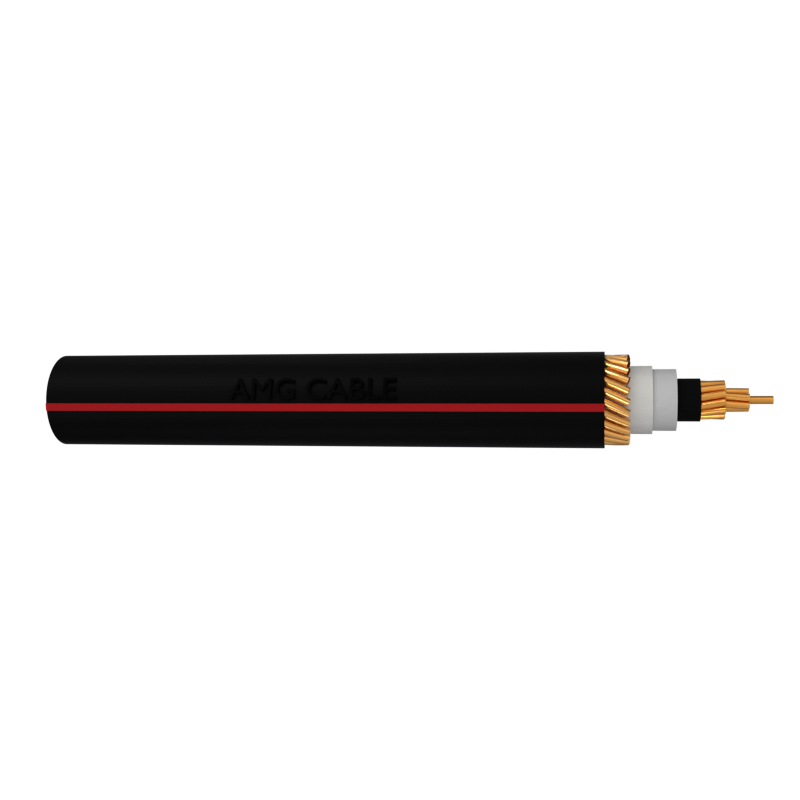

5KV 8 KV 15KV 25KV 35KV MV-90 MV-105 Copper Wire Cable
5KV 8 KV 15KV 25KV 35KV MV-90 MV-105 Copper Wire Cable
5KV 8 KV 15KV 25KV 35KV MV-90 MV-105 Copper Wire Cable
5KV 8 KV 15KV 25KV 35KV MV-90 MV-105 Copper Wire Cable
Medium Voltage Cable Construction Cable Single Core Cable

5KV 8 KV 15KV 25KV 35KV MV-90 MV-105 Copper Wire Cable

Medium voltage copper conductor underground power cables in 5kV, 8kV, 15kV, 25kV, 35kV voltage ratings with MV-90 and MV-105 insulation, constructed per ICEA S-94-649 standard.

UL 1072
ICEA S-94-649
AEIC CS8
GET A QUOTE SEND EMAIL NOW

Product Description

Medium voltage copper conductor underground power cables in 5kV, 8kV, 15kV, 25kV, 35kV voltage ratings with MV-90 and MV-105 insulation, constructed per ICEA S-94-649 standard.

Application

MV-90/MV-105 Cable is suitable for primary power and distribution circuits in industrial and commercial installations, and power circuits in generating plants with line-to-ground fault currents within shield capabilities.For use in wet or dry locations, including underground, duct, and direct burial installations.

Applicable Standard

UL 1072 Medium Voltage Power Cables.

ICEA S-94-649 5 kV- 46 kV Shielded Power Cables.

AEIC CS8 Standard for Utility Shielded Power Cables Rated 5 kv – 46 kv.

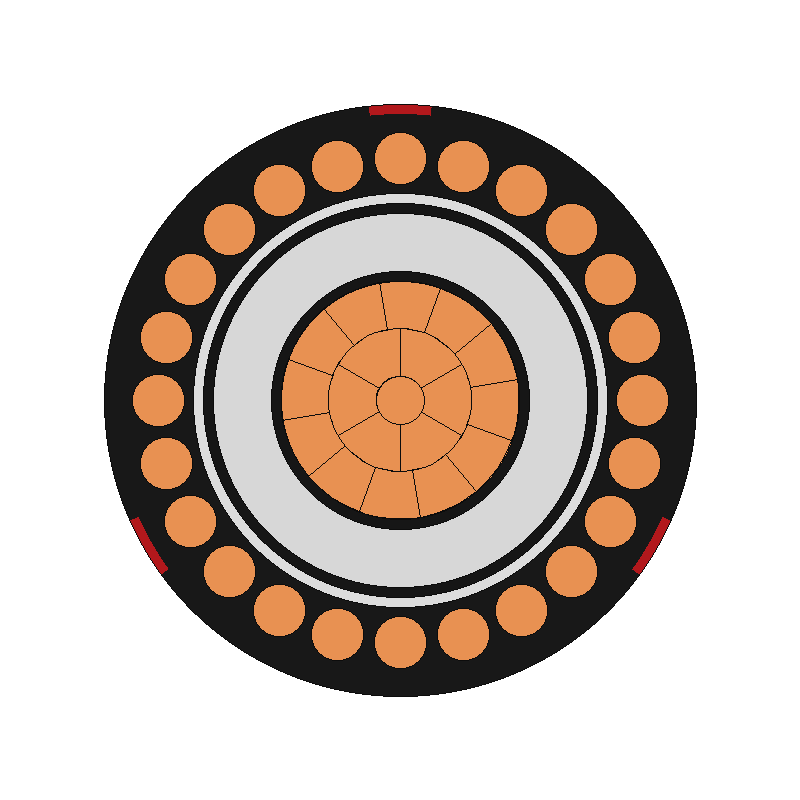

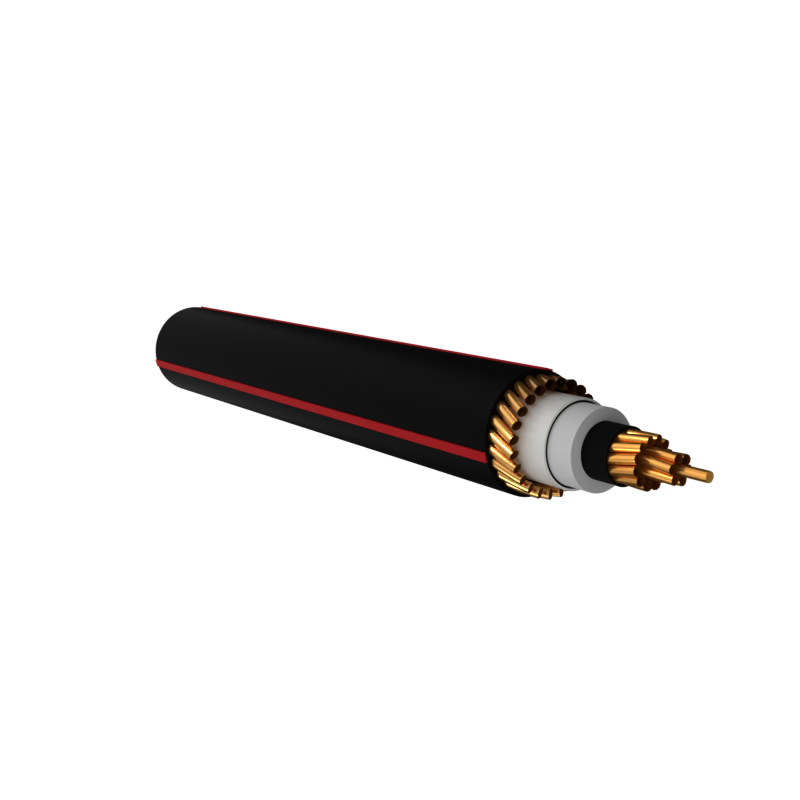

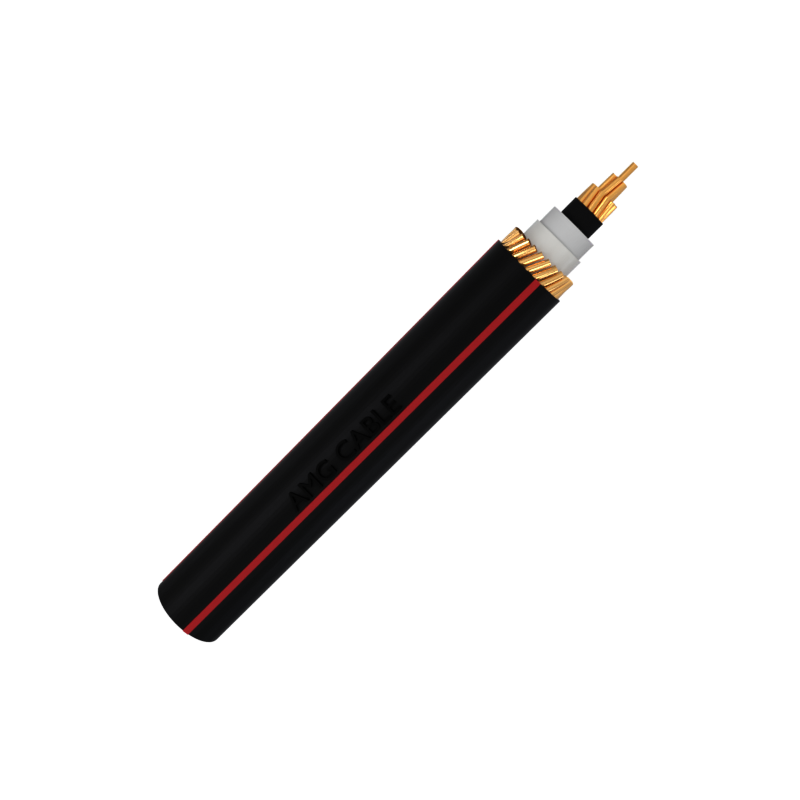

Construction

  • Conductor: Soft annealed uncoated copper compressed Class B per ASTM B496 or hard drawn Aluminum-1350 compressed class B per ASTM B400
  • Conductor shield: Semi conducting cross-linked polyethylene compound (XLPE compound).
  • Insulation:Thermoset crosslinked polyethylene (XLPE) Or TR-XLPE.
  • Insulation Shield:Semi conducting cross-linked polyethylene compound (XLPE compound).
  • Metallic shield:Solid soft annealed copper wires per ASTM B3, helically applied and uniformly spaced Or copper tape shield.
  • Jacket:Extruded to fill, Black sunlight resistant linear low density polyethylene (LLDPE), with three Red stripes Or Pvc
5KV 8 KV 15KV 25KV 35KV MV-90 MV-105 Copper Wire Cable

Electrical Parameters

Maximum operating voltage:

· 5 kV to 46 kV 100% and 133% IL Maximum conductor operation temperatures:

Wet and dry locations

· Normal: 105 °C

· Emergency:140 °C

· Short Circuit: 250 °C

Optional:

1.Sealed conductor (strand filling compound) passes ICEA-T-31-610 production water penetration test: 15 psi, 60 minutes.

2.Dual-sealed cable (strand filling on conductor & neutral wires) complies with ICEA-T-34-664 water penetration requirements.

Technical Parameters

5KV TR-XLPE Insulation Type
8KV TR-XLPE Insulation Type
15KV TR-XLPE Insulation Type(1)
15KV TR-XLPE Insulation Type(2)
25KV TR-XLPE Insulation Type(1)
25KV TR-XLPE Insulation Type(2)
35KV TR-XLPE Insulation Type(1)
35KV TR-XLPE Insulation Type(2)
Size
AWG		   Number
   of
  Strands		 Nominal
OD Over
Insulation		 1/3 Neutral Full Neutral
or   Number
   of Wires		 Size Jacket
Thickness		 Approximate
Outside
Diameter		 Approximate
Net Weight		   Number
   of		 Size Jacket
Thickness		 Approximate
Outside
Diameter		 Approximate
Net Weight
kcmil   in AWG mil in Ib/kft Wires AWG mil in Ib/kft
Copper 100%Insulation Level (90 mil)
2 7 0.5   6 14 50 0.81 469 16 14 50 0.81 589
1 19 0.54   7 14 50 0.84 547 13 12 50 0.88 730
1/0 19 0.58   9 14 50 0.88 653 16 12 50 0.92 870
2/0 19 0.63 11 14 50 0.93 779 13 10 50 1 1089
3/0 19 0.68 14 14 50 0.98 941 16 10 50 1.05 1309
4/0 19 0.73 18 14 50 1.03 1146 16 9 50 1.14 1613
250 37 0.79 13 12 50 1.12 1340 ~ ~ ~ ~ ~
350 37 0.89 18 12 50 1.23 1785 ~ ~ ~ ~ ~
500 37 1.02 17 10 50 1.42 2535 ~ ~ ~ ~ ~
750 61 1.21 20 9 80 1.7 3731 ~ ~ ~ ~ ~
1000 61 1.36 26 9 80 1.85 4807 ~ ~ ~ ~ ~
Aluminum 100% Insulation Level(90 mil)
2 1 0.48 6 14 50 0.78 311 10 14 50 0.78 360
2 7 0.5 6 14 50 0.81 325 10 14 50 0.81 374
1 19 0.54 6 14 50 0.84 355 13 14 50 0.84 439
1/0 1 0.54 6 14 50 0.85 370 16 14 50 0.85 491
1/0 19 0.58 6 14 50 0.88 389 16 14 50 0.88 510
2/0 19 0.62 7 14 50 0.93 444 13 12 50 0.96 629
3/0 19 0.67 9 14 50 0.98 519 16 12 50 1.01 738
4/0 19 0.73 11 14 50 1.03 606 13 10 50 1.11 921
250 37 0.79 13 14 50 1.09 686 16 10 50 1.17 1071
350 37 0.89 18 14 50 1.19 879 16 9 50 1.29 1356
500 37 1.02 16 12 50 1.38 1208 29 10 50 1.42 1823
750 61 1.22 15 10 80 1.69 1798 ~ ~ ~ ~ ~
1000 61 1.37 16 9 80 1.86 2292 ~ ~ ~ ~ ~
Size
AWG		   Number
   of
  Strands		 Nominal
OD Over
Insulation		 1/3 Neutral Full Neutral
or   Number
   of Wires		 Size Jacket
Thickness		 Approximate
Outside
Diameter		 Approximate
Net Weight		   Number
   of		 Size Jacket
Thickness		 Approximate
Outside
Diameter		 Approximate
Net Weight
kcmil   in AWG mil in Ib/kft Wires AWG mil in Ib/kft
Copper 100%Insulation Level (115 mil)
2 7 0.55 6 14 50 0.86 496 16 14 50 0.86 616
1 19 0.59 7 14 50 0.9 576 13 12 50 0.93 760
1/0 19 0.63 9 14 50 0.94 683 16 12 50 0.97 901
2/0 19 0.68 11 14 50 0.98 810 13 10 50 1.06 1123
3/0 19 0.73 14 14 50 1.03 974 16 10 50 1.11 1344
4/0 19 0.78 18 14 50 1.09 1180 16 9 50 1.19 1651
250 37 0.84 13 12 50 1.18 1377 25 10 50 1.22 1923
350 37 0.94 18 12 50 1.28 1826 22 8 50 1.37 2628
500 37 1.07 17 10 50 1.47 2582 31 8 50 1.53 3617
750 61 1.26 20 9 80 1.75 3787 ~ ~ ~ ~ ~
1000 61 1.41 26 9 80 1.9 4868 ~ ~ ~ ~ ~
Aluminum 100%Insulation Level(115 mil)
2 1 0.53 6 14 50 0.83 337 10 14 50 0.83 386
2 7 0.55 6 14 50 0.86 352 10 14 50 0.86 401
1 19 0.59 6 14 50 0.89 383 13 14 50 0.89 467
1/0 1 0.59 6 14 50 0.9 399 16 14 50 0.9 519
1/0 19 0.63 6 14 50 0.93 419 16 14 50 0.93 540
2/0 19 0.68 7 14 50 0.98 475 13 12 50 1.01 661
3/0 19 0.73 9 14 50 1.03 552 16 12 50 1.06 772
4/0 19 0.78 11 14 50 1.08 640 13 10 50 1.16 958
250 37 0.84 13 14 50 1.14 722 16 10 50 1.22 1110
350 37 0.94 18 14 50 1.24 918 16 9 50 1.34 1398
500 37 1.07 16 12 50 1.43 1253 29 10 50 1.47 186
750 61 1.27 15 10 80 1.74 1853 ~ ~ ~ ~ ~
1000 61 1.42 16 9 80 1.91 2353 ~ ~ ~ ~ ~
1/3 Neutral   Full Neutral
Size
AWG
or		  Number
of
Strands		 Nominal
OD Over
Insulation		 Number
of
Wires		 Size Jacket
Thickness		 Approximate
Outside
Diameter		 Approx.
Net Weight		   Size
AWG
or		 Number
of
Strands		 Nominal
OD Over
Insulation		 Number
of
Wires		 Size Jacket
Thickness		 Approximate
Outside
Diameter		 Approx.
Net Weght
kcmil   in   AWG mil in Ib/kft   kcmil   in   AWG mil in Ib/kft
Copper 100%Insulation Level (175 mil)   Copper 100%Insulation Level(175 mil)
2 7 0.68 6 14 50 0.98 568   2 7 0.68 16 14 50 0.98 689
1 19 0.71 7 14 50 1.02 651   1 19 0.71 13 12 50 1.05 837
1/0 19 0.75 9 14 50 1.06 761   1/0 19 0.75 25 14 50 1.06 954
2/0 19 0.8 11 14 50 1.1 892   1/0 19 0.75 16 12 50 1.09 982
3/0 19 0.85 14 14 50 1.15 1059   2/0 19 0.8 32 14 50 1.1 1145
4/0 19 0.9 18 14 50 1.21 1270   2/0 19 0.8 20 12 50 1.14 1166
250 37 0.96 21 14 50 1.26 1451   2/0 19 0.8 13 10 50 1.18 1210
250 37 0.96 13 12 50 1.3 1474   3/0 19 0.85 16 10 50 1.23 1435
350 37 1.06 29 14 50 1.39 1930   4/0 19 0.9 32 12 50 1.24 1692
350 37 1.06 18 12 50 1.42 1955   4/0 19 0.9 20 10 50 1.28 1722
500 37 1.19 26 12 50 1.55 2640   4/0 19 0.9 16 9 50 1.31 1748
500 37 1.19 17 10 50 1.59 2702   250 37 0.96 25 10 50 1.34 2022
750 61 1.38 25 10 80 1.85 3892   350 37 1.06 22 8 50 1.52 2766
750 61 1.38 20 9 80 1.87 3928   500 37 1.19 31 8 80 1.71 3808
1000 61 1.53 26 9 80 2.05 5069   一 一 一 一 一 一 一 一
Aluminum 100%Insulation Level (175 mil)   Aluminum 100%Insulation Level(175 mil)
2 1 0.65 6 14 50 0.95 407   2 1 0.65 10 14 50 0.95 455
2 7 0.67 6 14 50 0.98 424   2 7 0.67 10 14 50 0.98 472
1 19 0.71 6 14 50 1.02 457   1 19 0.71 13 14 50 1.02 541
1/0 1 0.72 6 14 50 1.02 473   1/0 1 0.72 16 14 50 1.02 594
1/0 19 0.75 6 14 50 1.06 496   1/0 19 0.75 16 14 50 1.06 617
2/0 19 0.8 7 14 50 1.1 555   2/0 19 0.8 20 14 50 1.1 712
3/0 19 0.85 9 14 50 1.15 636   2/0 19 0.8 13 12 50 1.13 744
4/0 19 0.9 11 14 50 1.21 729   3/0 19 0.85 25 14 50 1.15 829
250 37 0.96 13 14 50 1.26 815   3/0 19 0.85 16 12 50 1.18 859
350 37 1.06 18 14 50 1.39 1042   4/0 19 0.9 32 14 50 1.21 982
350 37 1.06 11 12 50 1.42 1066   4/0 19 0.9 20 12 50 1.24 1006
500 37 1.19 25 14 50 1.52 1331   4/0 19 0.9 13 10 50 1.28 1052
500 37 1.19 16 12 50 1.55 1368   250 37 0.96 25 12 50 1.3 1164
750 61 1.4 24 12 80 1.82 1945   250 37 0.96 16 10 50 1.34 1208
750 61 1.4 15 10 80 1.86 1992   350 37 1.06 32 12 50 1.42 1468
1000 61 1.54 31 12 80 2 2446   350 37 1.06 20 10 50 1.46 1503
1000 61 1.54 20 10 80 2.04 2516   350 37 1.06 16 9 50 1.49 1532
一 一 一 一 一 一 一 一   500 37 1.19 29 10 50 1.59 1988
一 一 一 一 一 一 一 一   750 61 1.4 28 8 80 1.91 2956
一 一 一 一 一 一 一 一   1000 61 1.54 37 8 80 2.09 3770
1/3 Neutral   Full Neutral
Size
AWG
or		 Number
of
Strands		 Nominal
OD Over
Insulation		 Number
of
Wires		 Size Jacket
Thickness		 Approx.
Outside
Diameter		 Approximate
Net Weight		   Size
AWG
or		 Number
of
Strands		 Nominal
OD Over
Insulation		 Number
of
Wires		 Size Jacket
Thickness		 Approx.
Outside
Diameter		 Approximate
Net Weight
kcmil   in   AWG mil in Ib/kft   kcmil   in   AWG mil in Ib/kft
Copper 133%Insulation Level(220 mil)   Copper 133%Insulation Level(220 mil)
2 7 0.77 6 14 50 1.07 628   2 7 0.77 16 14 50 1.07 749
1 19 0.81 7 14 50 1.11 713   1 19 0.81 13 12 50 1.14 902
1/0 19 0.85 9 14 50 1.15 826   1/0 19 0.85 25 14 50 1.15 1019
2/0 19 0.89 11 14 50 1.19 959   1/0 19 0.85 16 12 50 1.18 1049
3/0 19 0.94 14 14 50 1.24 1129   2/0 19 0.89 32 14 50 1.19 1212
4/0 19 1 18 14 50 1.3 1343   2/0 19 0.89 20 12 50 1.23 1235
250 37 1.05 21 14 50 1.38 1552   2/0 19 0.89 13 10 50 1.27 1282
250 37 1.05 13 12 50 1.41 1577   3/0 19 0.94 16 10 50 1.32 1510
300 37 1.13 25 14 50 1.45 1794   4/0 19 1 32 12 50 1.33 1767
300 37 1.13 16 12 50 1.49 1831   4/0 19 1 20 10 50 1.38 1800
350 37 1.16 29 14 50 1.48 2015   4/0 19 1 16 9 50 1.4 1827
350 37 1.16 18 12 50 1.52 2042   250 37 1.05 25 10 50 1.46 2129
500 37 1.28 26 12 80 1.71 2799   300 37 1.13 18 8 50 1.58 2489
500 37 1.28 17 10 80 1.75 2866   350 37 1.16 22 8 50 1.61 2858
750 61 1.47 25 10 80 1.94 4003   500 37 1.28 31 8 80 1.8 3910
750 61 1.47 20 9 80 1.96 4040   一 一 一 一 一 一 一 一
1000 61 1.62 26 9 80 2.14 5192   一 一 一 一 一 一 一 一
Aluminum 133% Insulation Level (220 mil)   Aluminum 133% Insulation Level (220 mil)
2 1 0.74 6 14 50 1.04 465   2 1 0.74 10 14 50 1.04 513
2 7 0.76 6 14 50 1.07 483   2 7 0.76 10 14 50 1.07 531
1 19 0.8 6 14 50 1.11 519   1 19 0.8 13 14 50 1.11 603
1/0 1 0.81 6 14 50 1.11 535   1/00 1 0.81 16 14 50 1.11 655
1/0 19 0.84 6 14 50 1.15 560   1/0 19 0.84 16 14 50 1.15 681
2/00 19 0.89 7 14 50 1.19 622   2/0 19 0.89 20 14 50 1.19 779
3/00 19 0.94 9 14 50 1.24 705   2/0 19 0.89 13 12 50 1.22 812
4/0 19 0.99 11 14 50 1.3 801   3/00 19 0.94 25 14 50 1.24 898
250 37 1.05 13 14 50 1.38 914   3/0 19 0.94 16 12 50 1.27 930
350 37 1.15 18 14 50 1.48 1125   4/0 19 0.99 32 14 50 1.3 1055
500 37 1.28 25 14 50 1.61 1421   4/0 19 0.99 20 12 50 1.33 1080
500 37 1.28 16 12 80 1.7 1528   4/0 19 0.99 13 10 50 1.37 1129
750 61 1.49 24 12 80 1.91 2053   250 37 1.05 25 12 50 1.41 1266
750 61 1.49 15 10 80 1.95 2102   250 37 1.05 16 10 50 1.45 1313
1000 61 1.64 31 12 80 2.09 2565   350 37 1.15 32 12 50 1.51 1553
1000 61 1.64 20 10 80 2.13 2637   350 37 1.15 20 10 50 1.55 1591
1000 61 1.64 16 9 80 2.16 2676   350 37 1.15 16 9 50 1.58 1620
一 一 一 一 一 一 一 一   500 37 1.28 29 10 80 1.75 2152
一 一 一 一 一 一 一 一   750 61 1.49 28 8 80 2.01 3069
一 一 一 一 一 一 一 一   1000 61 1.64 37 8 80 2.18 3894
1/3  Neutral   Full Neutral
Size
AWG
or		 Number
of
Strands		 Nominal
OD Over
Insulation		 Number
of
Wires		 Size Jacket
Thickness		 Approximate
Outside
Diameter		 Approximate
Net Weight		   Size
AWG
or		 Number
of
Strands		 Nominal
OD Over
Insulation		 Number
of
Wires		 Size Jacket
Thickness		 Approximate
Outside
Diameter		 Approximate
Net Weight
kcmil   in   AWG mil in Ib/kft   kcmil   in   AWG mil in Ib/kft
Copper 100%Insulation  Level(260 mil)   Copper 100%Insulation Level(260 mil)
1 19 0.89 7 14 50 1.19 773   1 19 0.89 13 12 50 1.23 963
1/0 19 0.93 9 14 50 1.23 888   1/0 19 0.93 25 14 50 1.23 1081
2/0 19 0.97 11 14 50 1.28 1023   1/0 19 0.93 16 12 50 1.27 1113
3/0 19 1.02 14 14 50 1.35 1220   2/0 19 0.97 13 10 50 1.35 1350
4/0 19 1.08 18 14 50 1.4 1438   3/0 19 1.02 16 10 50 1.42 1605
250 37 1.13 21 14 50 1.46 1626   4/0 19 1.08 32 12 50 1.44 1864
250 37 1.13 13 12 50 1.49 1653   4/0 19 1.08 20 10 50 1.48 1900
350 37 1.24 29 14 50 1.56 2094   4/0 19 1.08 16 9 50 1.51 1928
350 37 1.24 18 12 50 1.6 2123   250 37 1.13 25 10 50 1.54 2207
500 37 1.37 17 10 80 1.83 2959   350 37 1.24 22 8 80 1.75 3012
750 61 1.56 25 10 80 2.05 4155   500 37 1.37 31 8 80 1.88 4006
750 61 1.56 20 9 80 2.08 4194   一 一 一 一 一 一 一 一
1000 61 1.7 26 9 80 2.23 5306   一 一 一 一 一 一 一 一
1000 61 1.7 21 8 80 2.25 5365   一 一 一 一 一 一 一 一
Aluminum 100%Insulation Level (260 mil)   Aluminum 100%Insulation Level (260 mil)
1 19 0.88 6 14 50 1.19 578   1 19 0.88 13 14 50 1.19 662
1/0 1 0.89 6 14 50 1.19 594   1/0 1 0.89 16 14 50 1.19 715
1/0 19 0.92 6 14 50 1.23 621   1/0 19 0.92 16 14 50 1.23 742
2/0 19 0.97 7 14 50 1.27 685   2/0 19 0.97 20 14 50 1.27 842
3/0 19 1.02 9 14 50 1.34 794   2/0 19 0.97 13 12 50 1.3 877
4/0 19 1.07 11 14 50 1.4 894   3/0 19 1.02 25 14 50 1.34 987
250 37 1.13 13 14 50 1.46 987   3/0 19 1.02 16 12 50 1.38 1021
350 37 1.23 18 14 50 1.56 1204   4/0 19 1.07 32 14 50 1.4 1147
500 37 1.36 25 14 80 1.75 1575   4/0 19 1.07 20 12 50 1.43 1175
500 37 1.36 16 12 80 1.78 1618   4/0 19 1.07 13 10 50 1.48 1227
750 61 1.57 24 12 80 2.02 2200   250 37 1.13 25 12 50 1.49 1341
750 61 1.57 15 10 80 2.06 2252   250 37 1.13 16 10 50 1.53 1390
1000 61 1.72 31 12 80 2.17 2674   350 37 1.23 32 12 50 1.59 1633
1000 61 1.72 20 10 80 2.21 2748   350 37 1.23 20 10 80 1.7 1740
1000 61 1.72 16 9 80 2.24 2789   350 37 1.23 16 9 80 1.72 1772
一 一 一 一 一 一 一 一   500 37 1.36 29 10 80 1.83 2244
一 一 一 一 一 一 一 一   750 61 1.57 28 8 80 2.12 3223
一 一 一 一 一 一 一 一   1000 61 1.72 37 8 80 2.27 4008
1/3 Neutral   FullNeutral
Size
AWG
or		 Number
of
Strands		 Nominal
OD Over
Insulation		 Number
of
Wires		 Size Jacket
Thickness		 Approximate
Outside
Diameter		 Approximate
Net Weight		   Size
AWG
or		 Number
of
Strands		 Nominal
OD Over
Insulation		 Number
of
Wires		 Size Jacket
Thickness		 Approximate
Outside
Diameter		 Approximate
Net Weight
kcmil   in   AWG mil in Ib/kft   kcmil   in   AWG mil in Ib/kft
Copper 133%Insulation  Level(320 mil)   Copper 133%Insulation Level(320 mil)
1/0 19 1.05 9 14 50 1.38 1013   1/0 19 1.05 16 12 50 1.41 1241
2/0 19 1.09 11 14 50 1.42 1152   2/0 19 1.09 13 10 50 1.5 1486
3/0 19 1.14 14 14 50 1.47 1330   3/0 19 1.14 16 10 50 1.55 1721
4/0 19 1.2 18 14 50 1.53 1552   4/0 19 1.2 16 9 80 1.69 2116
250 37 1.26 13 12 50 1.62 1775   250 37 1.26 25 10 80 1.72 2398
350 37 1.36 18 12 80 1.78 2321   350 37 1.36 22 8 80 1.88 3153
500 37 1.49 17 10 80 1.95 3106   500 37 1.49 31 8 80 2.01 4157
750 61 1.68 20 9 80 2.2 4361   一 一 一 一 一 一 一 一
1000 61 1.83 26 9 80 2.35 5484   一 一 一 一 一 一 一 一
Aluminum 133%Insulation Level(320 mil)   Aluminum 133%Insulation Level(320 mil)
1/0 1 1.01 6 14 50 1.31 691   1/0 1 1.01 16 14 50 1.31 811
1/0 19 1.05 6 14 50 1.37 744   1/0 19 1.05 16 14 50 1.37 865
2/0 19 1.09 7 14 50 1.42 812   2/0 19 1.09 20 14 50 1.42 969
3/0 19 1.14 9 14 50 1.47 903   2/0 19 1.09 13 12 50 1.45 1007
4/0 19 1.2 11 14 50 1.52 1007   3/0 19 1.14 25 14 50 1.47 1096
250 37 1.25 13 14 50 1.58 1105   3/0 19 1.14 16 12 50 1.5 1132
350 37 1.35 18 14 80 1.74 1398   4/0 19 1.2 32 14 50 1.52 1260
500 37 1.48 25 14 80 1.87 1715   4/0 19 1.2 20 12 50 1.55 1290
500 37 1.48 16 12 80 1.91 1760   4/0 19 1.2 13 10 50 1.6 1346
750 61 1.69 24 12 80 2.14 2361   250 37 1.25 25 12 50 1.61 1461
750 61 1.69 15 10 80 2.18 2417   250 37 1.25 16 10 80 1.72 1581
1000 61 1.84 31 12 80 2.29 2846   350 37 1.35 32 12 80 1.78 1831
1000 61 1.84 20 10 80 2.33 2924   350 37 1.35 20 10 80 1.82 1876
1000 61 1.84 16 9 80 2.36 2966   350 37 1.35 16 9 80 1.84 1910
一 一 一 一 一 一 一 一   500 37 1.48 29 10 80 1.95 2389
一 一 一 一 一 一 一 一   750 61 1.69 28 8 80 2.24 3391
一 一 一 一 一 一 一 一   1000 61 1.84 37 8 80 2.39 4188
1/3 Neutral   Full Neutral
Size
AWG
or		 Number
of
Strands		 Nominal
OD Over
Insulation		 Number
of
Wires		 Size Jacket
Thickness		 Approximate
Outside
Diameter		 Approximate
Net Weight		   Size
AWG
or		 Number
of
Strands		 Nominal
OD Over
Insulation		 Number
of
Wires		 Size Jacket
Thickness		 Approximate
Outside
Diameter		 Approximate
Net Weight
kcmil   in   AWG mil in Ib/kft   kcmil   in   AWG mil in Ib/kft
Copper  100%Insulation  Level(345  mil)   Copper 100%Insulation Level(345 mil)
1/00 19 1.1 9 14 50 1.43 1059   1/00 19 1.1 25 14 50 1.43 1252
2/00 19 1.15 11 14 50 1.47 1200   1/00 19 1.1 16 12 50 1.46 1287
3/00 19 1.2 14 14 50 1.52 1379   2/00 19 1.15 32 14 50 1.47 1453
4/00 19 1.25 18 14 50 1.58 1603   2/00 19 1.15 20 12 50 1.51 1482
250 37 1.31 21 14 80 1.7 1863   2/00 19 1.15 13 10 50 1.55 1536
250 37 1.31 13 12 80 1.73 1895   3/00 19 1.2 16 10 50 1.6 1773
350 37 1.41 29 14 80 1.8 2346   4/00 19 1.25 32 12 50 1.61 2033
350 37 1.41 18 12 80 1.83 2380   4/00 19 1.25 20 10 80 1.72 2140
500 37 1.54 17 10 80 2.04 3219   4/00 19 1.25 16 9 80 1.74 2172
750 61 1.73 25 10 80 2.22 4391   250 37 1.31 25 10 80 1.77 2455
750 61 1.73 20 9 80 2.25 4433   350 37 1.41 22 8 80 1.93 3215
1000 61 1.88 26 9 80 2.4 5561   500 37 1.54 31 8 80 2.09 4273
Aluminum 100%Insulation Level (345 mil)   Aluminum 100%Insulation Level (345 mil)
1/00 1 1.06 6 14 50 1.38 757   1/00 1 1.06 16 14 50 1.38 878
1/00 19 1.1 6 14 50 1.42 789   1/00 19 1.1 16 14 50 1.42 910
2/00 19 1.14 7 14 50 1.47 859   2/00 19 1.14 20 14 50 1.47 1016
3/00 19 1.19 9 14 50 1.52 951   2/00 19 1.14 13 12 50 1.5 1055
4/00 19 1.25 11 14 50 1.57 1057   3/00 19 1.19 25 14 50 1.52 1144
250 37 1.3 13 14 80 1.69 1223   3/00 19 1.19 16 12 50 1.55 1181
350 37 1.4 18 14 80 1.79 1454   4/00 19 1.25 32 14 50 1.57 1310
500 37 1.53 25 14 80 1.95 1822   4/00 19 1.25 20 12 50 1.61 1341
500 37 1.53 16 12 80 1.99 1868   4/00 19 1.25 13 10 80 1.71 1465
750 61 1.74 24 12 80 2.19 2431   250 37 1.3 25 12 80 1.73 1582
750 61 1.74 15 10 80 2.24 2488   250 37 1.3 16 10 80 1.77 1637
1000 61 1.89 31 12 80 2.34 2921   350 37 1.4 32 12 80 1.83 1889
1000 61 1.89 20 10 80 2.38 3000   350 37 1.4 20 10 80 1.87 1935
1000 61 1.89 16 9 80 2.41 3043   350 37 1.4 16 9 80 1.89 1970
一 一 一 一 一 一 一 一   500 37 1.53 29 10 80 2.03 2500
一 一 一 一 一 一 一 一   750 61 1.74 28 8 80 2.29 3464
一 一 一 一 一 一 一 一   1000 61 1.89 37 8 80 2.44 4265
1/3  Neutral   Full Neutral
Size
AWG
or		 Number
of
Strands		 Nominal
OD Over
Insulation		 Number
of
Wires		 Size Jacket
Thickness		 Approximate
Outside
Diameter		 Approximate
Net Weight		   Size
AWG
or		 Number
of
Strands		 Nominal
OD Over
Insulation		 Number
of
Wires		 Size Jacket
Thickness		 Approximate
Outside
Diameter		 Approximate
Net Weight
kcmil   in   AWG mil in Ib/kft   kcmil   in   AWG mil in Ib/kft
Copper 133%Insulation Level(420 mil)   Copper 133% Insulation Level (420 mil)
1/0 19 1.25 9 14 50 1.58 1206   1/0 19 1.25 16 12 50 1.61 1438
2/0 19 1.3 11 14 50 1.63 1351   2/0 19 1.3 13 10 80 1.76 1763
3/0 19 1.35 14 14 80 1.74 1602   3/0 19 1.35 16 10 80 1.81 2006
4/0 19 1.4 18 14 80 1.79 1834   4/0 19 1.4 16 9 80 1.89 2349
250 37 1.46 13 12 80 1.88 2071   250 37 1.46 25 10 80 1.93 2635
350 37 1.56 18 12 80 2.02 2614   350 37 1.56 22 8 80 2.11 3461
500 37 1.69 17 10 80 2.19 3425   500 37 1.69 31 8 80 2.24 4484
750 61 1.88 20 9 80 2.4 4660   一 一 一 一 一 一 一 一
1000 61 2.03 26 9 80 2.55 5802   一 一 一 一 一 一 一 一
    Aluminum 133% Insulation Level (420 mil)   Aluminum 133% Insulation Level (420 mil)
1/0 19.0 1.3 6 14 50 1.57 934.0   1/0 19 1.25 16 14 50 1.57 1054
2/0 19 1.29 7 14 50 1.62 1008   2/0 19 1.29 13 12 80 1.71 1275
3/0 19 1.34 9 14 80 1.73 1173   3/0 19 1.34 16 12 80 1.76 1408
4/0 19 1.4 11 14 80 1.79 1287   4/0 19 1.4 13 10 80 1.86 1638
250 37 1.45 13 14 80 1.84 1394   250 37 1.45 16 10 80 1.92 1815
350 37 1.56 18 14 80 1.98 1681   350 37 1.56 16 9 80 2.08 2208
500 37 1.68 25 14 80 2.11 2018   一 一 一 一 一 一 一 一
500 37 1.68 16 12 80 2.14 2068   一 一 一 一 一 一 一 一
750 61 1.89 24 12 80 2.34 2650   一 一 一 一 一 一 一 一
750 61 1.89 15 10 80 2.39 2710   一 一 一 一 一 一 一 一
1000 61 2.04 16 9 80 2.56 3282   一 一 一 一 一 一 一 一

    Get A Free Quote




      Need Help?

      Your Trusted Business Partner for Professional Cable Solutions

      +86 188 3803 6118
      [email protected]
      High-Tech Industrial Development Zone,Zhengzhou City,Henan Province,China

      Related Products
      Medium Voltage (MV) Lead Sheathed Cable
      6.35/11KV 12.7/22KV Three Core Aluminum URD Power Cable to AS/NZS 1429.1
      Medium Voltage Cable 6/10KV 12/20KV 18/30kV NA2XSY Cable AL/XLPE/CWS/PVC
      Medium Voltage Cable 6/10KV 12/20KV 18/30kV NA2XSY Cable AL/XLPE/CWS/PVC
      Medium Voltage LSZH Copper Cable RHZ1(WDZ-YJY)
      Medium Voltage LSZH Copper Cable RHZ1(WDZ-YJY)
      Medium Voltage Single Core Cable to BS6622&BS7835
      Medium Voltage Single Core Cable to BS6622&BS7835
      Concentric Cable to Peru
      Concentric Cable to Peru
      LIYCY Control Cable
      LIYCY Control Cable

      Wire and Cables Samples Available

      We work with clients to identify their exact application needs and technical specifications, enabling our
      technical team to provide tailored samples that meet all performance requirements.

      REQUEST SAMPLES NOW

      Have Questions?
      Get in Touch with Us.

      AMG Cable Group support 24*7 service and technical assistance.

      Phone /Whatsapp / Wechat

      +86 188 3803 6118

      Email

      [email protected]

      Address

      High-Tech Industrial Development Zone,Zhengzhou City,Henan Province,China

      Send Us a Message

      Please feel free to leave a message. We will reply in 24 hours.






        / AMG WIRE&CABLE /

        Your trusted partner in high- performance wire and cables

        Our team stands by 24/7, responding promptly to
        inquiries and providing most quotations within 24 hours.

        About AMG Cable
        AMG Cable Group is a leading manufacturer and global …
        Project Cases
        Our tailored services are delivered on a global scale for quality conscious.
        Perfect Service
        It’s not just the cable, it’s the tailored mix of services we provide.
        Inquiry Now
        Our team stands by 24/7, responding promptly to inquiries.
